Refroidisseur de sable : la maîtrise de votre sable de moulage
Le refroidisseur de sable de moulage RFD est spécialement conçu pour permettre et garantir un excellent pré-mélange du sable et refroidir le sable à une température optimale pour le moulage en éliminant les variations de température et d’humidité avant le stockage dans les silos.
Le résultat est du sable de moulage de haute qualité.
Au début du refroidissement, le système de contrôle mesure la température et l’humidité du sable de retour et détermine le débit d’eau.
Le sable de retour entre alors dans le refroidisseur, entrainé par le flux d’air et le mouvement des bras rotatifs du refroidisseur.
Le sable de retour est déplacé dans plusieurs directions sous l’effet du souffle d’air et du brassage des bras en même temps que l’eau est rajoutée par pulvérisation.
L’eau introduite dans le sable de retour va, par évaporation, enlever beaucoup de chaleur qui sera aspirée par le système de collecteur de poussière en partie supérieure du refroidisseur. Les capteurs de température et d’humidité suivent en continu les variations du sable de retour.
Afin de maintenir une efficacité optimale et continue l’ouverture de la porte de vidange est régulée pour maintenir un volume constant tout au long du fonctionnement du refroidisseur.
En fonction de la température du sable de sortie et de son humidité, le système de contrôle et d’introduction de l’eau réajuste le débit d’eau pulvérisée.
La température et l’humidité du sable de retour en sortie du refroidissement sont ainsi maitrisées.
La supervision : efficacité du système de contrôle
- Mesure de température et d’humidité d’entrée du sable
- Contrôle du débit d’entrée du sable
- Contrôle de la puissance du moteur principal
- Mesure de la température ambiante et ajustement du débit de soufflage
- Contrôle du débit d’eau
- Mesure de la température de sortie du sable et de son humidité

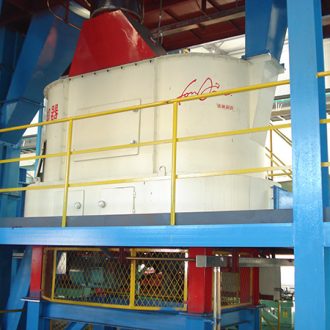

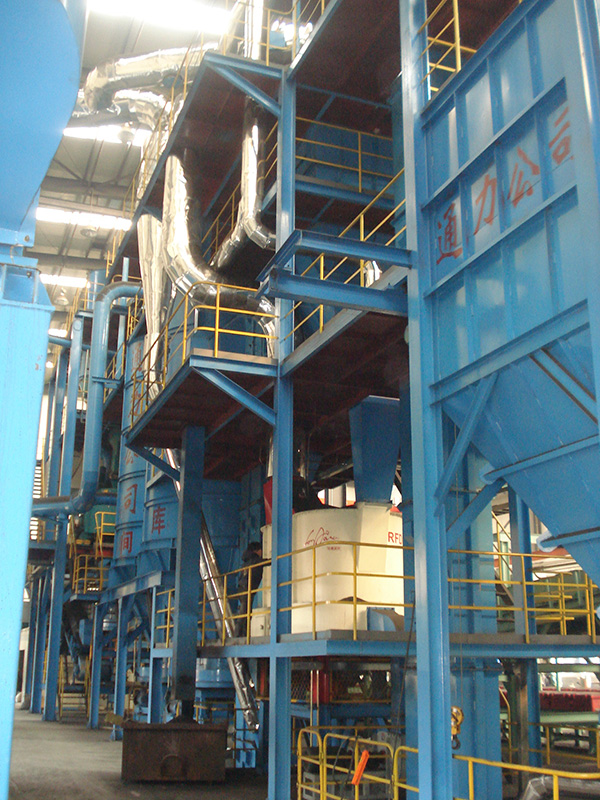

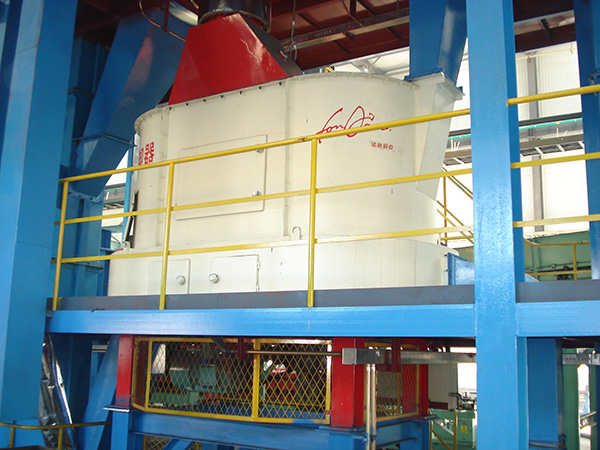

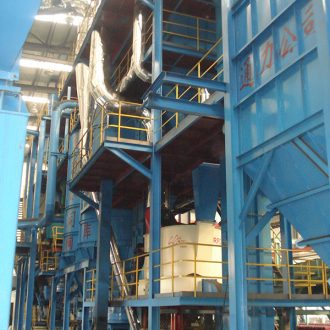

Quelques implantations de malaxeurs
Liste de nos produits de fonderie
Caractéristiques techniques de la gamme des refroidisseurs RFD
| Production (t/h) | Puissance principale (kW) | Débit d'air (m3/h) | Puissance soufflerie (kW) | Débit d'échappement (m3/h) | Dimensions (L x l x h) | Poids du matériel (t) |
|
|---|---|---|---|---|---|---|---|
| RFD 45 | 45 | 22 | 10000 | 30 | 13000 | 4475 x 3610 x 3100 | 6,2 |
| RFD 60 | 60 | 22 | 12000 | 30 | 16000 | 4587 x 3610 x 3324 | 6,3 |
| RFD 80 | 80 | 45 | 15500 | 37 | 19000 | 5163 x 3820 x 3478 | 8 |
| RFD 120 | 120 | 55 | 18000 | 45 | 22000 | 5163 x 3820 x 3678 | 8,26 |
| RFD 140 | 140 | 75 | 24000 | 75 | 30000 | 6881 x 4410 x 4373 | 15,12 |
| RFD 160 | 160 | 90 | 26850 | 75 | 33490 | 6881 x 4410 x 4373 | 15,5 |
| RFD 200 | 200 | 132 | 35870 | 90 | 44540 | 7331 x 4730 x 4723 | 21,9 |
| RFD 250 | 250 | 160 | 44880 | 132 | 55760 | 7331 x 4730 x 4943 | 22,2 |
| RFD 300 | 300 | 200 | 53890 | 160 | 66980 | 7791 x 5070 x 4943 | 25 |
