Machine à mouler MULTIFLEX pour une meilleure qualité de vos pièces de fonderie

Proposée en 3 versions et avec 4 têtes de serrage possibles, la machine à mouler Multiflex se conjugue autant en chantier manuel qu'entièrement automatisé. Une technologie évolutive pour le meilleur de la qualité de vos pièces.

Les avantages de la machine à mouler Multiflex :

  • Moule rigide et dense
  • Meilleur état de surface des pièces moulées
  • Stabilité dimensionnelle
  • Réduction du niveau sonore
  • Sans air comprimé
  • Pas de fuite de sable
  • La capacité de serrage assure :
    • Une haute densité de compression à la surface de la plaque modèle
    • Une haute densité de compression au bord des châssis
  • L’utilisation de Multi-pistons assure une compression du sable dans les cavités profondes

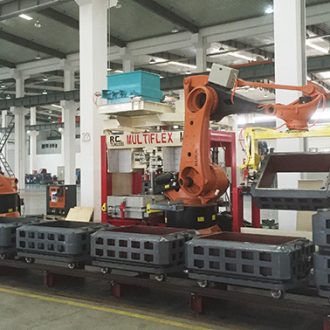

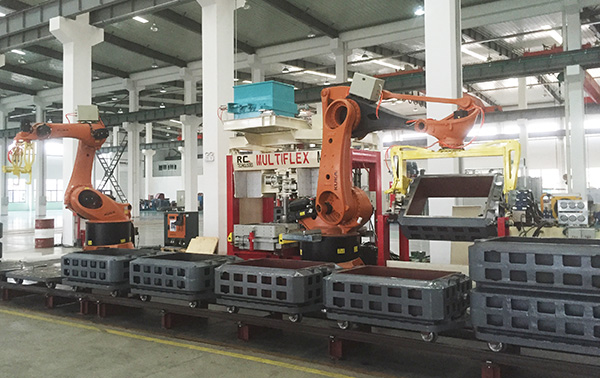

  • Une machine flexible et modulaire qui peut être utilisée aussi bien seule  que sur chantier semi ou entièrement automatique

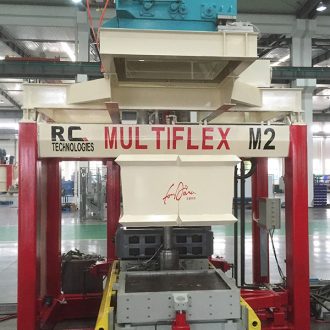

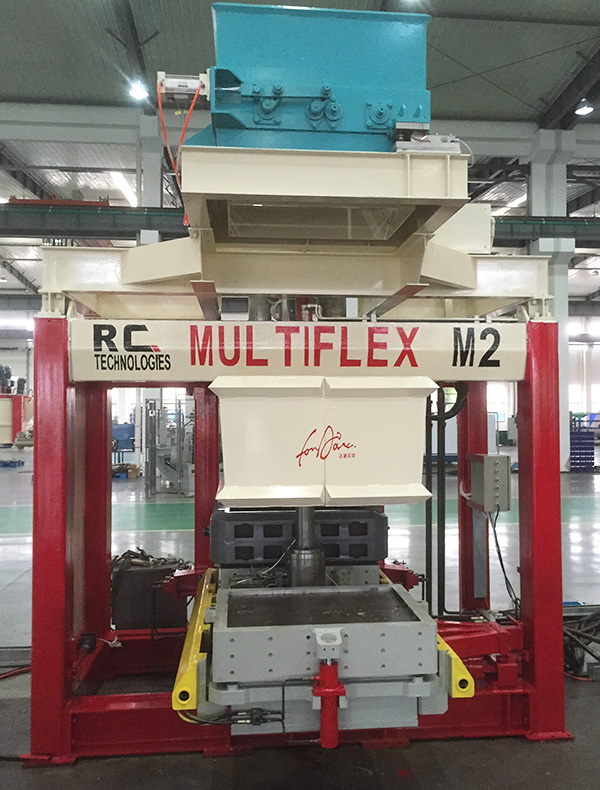

machine à mouler de fonderie multiflex Scoval

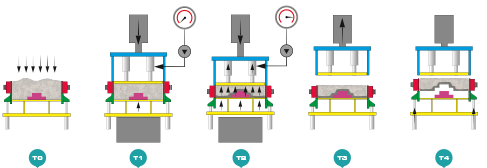

Séquence de moulage de la machine à mouler multiflex

séquence de moulage de la machine à mouler de fonderie multiflex
  • T0 : La quantité de sable pré-pesée tombe dans le châssis
  • T1 : Descente de la tête de serrage
  • T2 : La pression de la tête de serrage et la remontée de la rehausse inférieure donnent une compression optimale du sable
  • T3 : Remontée de la tête de serrage
  • T4 : Remontée de la rehausse inférieure guidée par 4 vérins hydrauliques

Le choix des têtes de serrage

tête de moulage simple

Tête simple

tête de moulage avec silicone

Tête simple avec silicone

tête de moulage avec formes spéciales

Tête avec formes spéciales

tête de moulage multi pistons

Tête multi-pistons

Caractéristiques techniques des 3 modèles de machine à mouler Multiflex

 M1M2M3
dimensions intérieures des châssis (mm)de 400 x 400
à 600 x 500
de 650 x 550
à 900 x 700
de 1000 x 800
à 1300 x 1100
Hauteur des châssis
(mm)
75 à 300150 à 350200 à 450
Cadence
(moules/h)
60 à 12050 à 10040 à 80
Pression de serrage
(ajustable) kg/cm2
101010
Dimensions hors-tout
(LxPxH)
2,8 x 2 x 3 m3,2 x 2,4 x 3,5 m3,7 x 2,7 x 4 m
Puissance électrique
(kW)
9 à 1115 à 2730 à 50
